Фланцы стальные приварные плоские по ГОСТ 33259-2015 / 12820-80 — это соединительные элементы, используемые для монтажа и демонтажа трубопроводных систем, в том числе с установкой запорной арматуры, насосов, фильтров, компенсаторов и приборов учёта. Изготавливаются из качественной углеродистой стали марки Ст20, что обеспечивает прочность, свариваемость и долговечность конструкции.
Назначение и сфера применения
Плоские фланцы под приварку предназначены для создания сборно-разборных соединений в трубопроводах, работающих при повышенных нагрузках и перепадах температуры. Они применяются в следующих отраслях:
- Системы водоснабжения и отопления;
- Газопроводы и нефтепроводы;
- Промышленные и технологические коммуникации;
- Энергетические и теплофикационные сети.
Диапазон рабочих температур — от –70 °C до +300 °C, что позволяет использовать фланцы практически во всех климатических и производственных условиях.
Разновидности
Приварные плоские фланцы классифицируются по следующим параметрам:
- Диаметр: от 20 до 1600 мм;
- Рабочее давление: Ру 10, 16, 25;
- Материал: углеродистая сталь Ст20, обеспечивающая оптимальное сочетание прочности и пластичности;
- Тип исполнения: с гладкой привалочной поверхностью, совместимой с уплотнительными прокладками (резиновыми, паронитовыми, фторопластовыми).
Конструкционные особенности и внешний вид

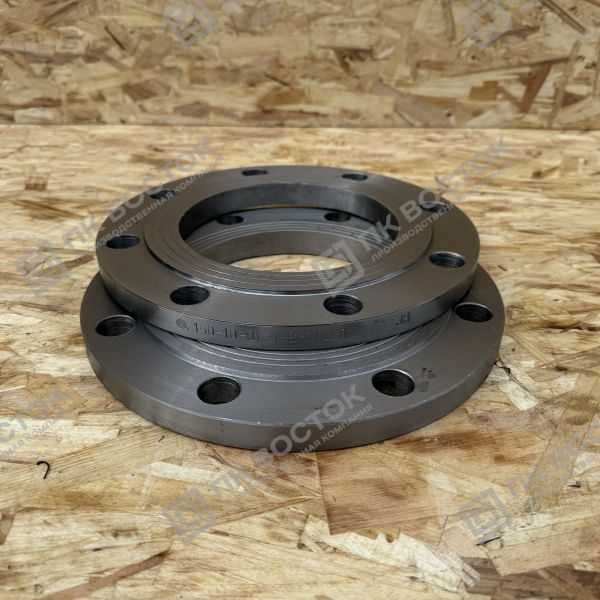

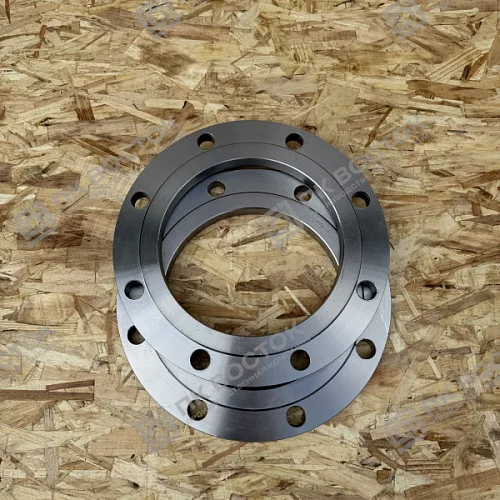

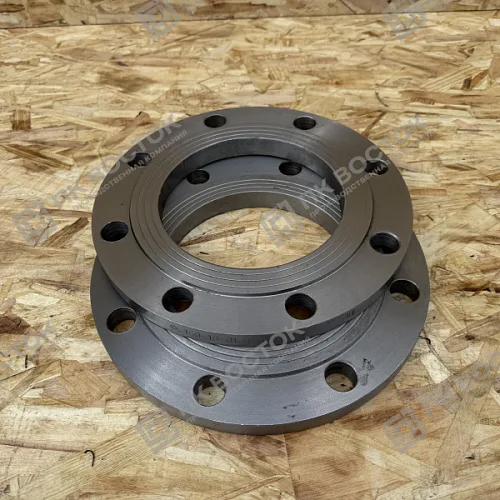

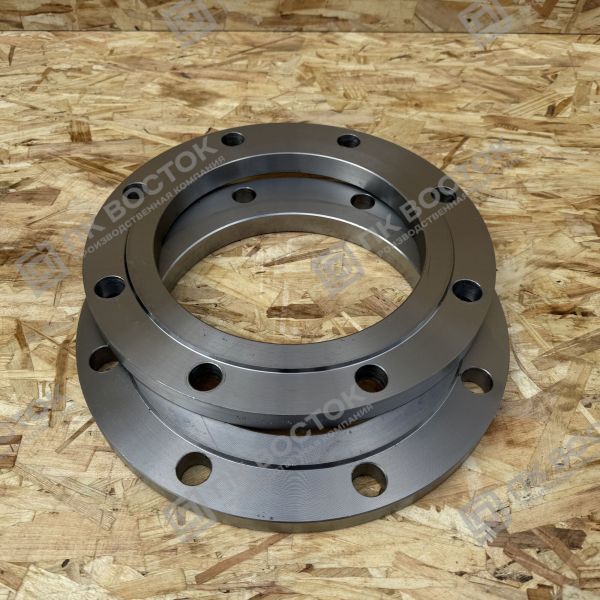

Плоский приварной фланец — это стальной диск с центральным отверстием под трубу и равномерно расположенными отверстиями под болты. Конструкция обеспечивает надёжное крепление к торцу трубы при помощи двух сварных швов — внутреннего и наружного.
- Монтируется встык к трубе;
- Фиксируется сваркой для герметичности и прочности;
- Имеет гладкую привалочную поверхность для установки прокладки;
- Отверстия под болты выполнены по стандартам ГОСТ, что обеспечивает совместимость с любой промышленной арматурой и оборудованием.
Способ изготовления
Производство приварных фланцев выполняется по ГОСТ 33259-2015 ( устаревший ГОСТ 12820-80) с соблюдением технологических норм и контроля качества. Этапы изготовления включают:
- Формирование заготовки из стали Ст20 методом резки, штамповки или механической обработки.
- Сверление монтажных отверстий по стандартному расположению.
- Токарную и шлифовальную обработку привалочной поверхности.
- Нанесение антикоррозионного покрытия (по требованию заказчика).
- Контроль геометрии, толщины и плоскостности изделия.
Технические характеристики
| Параметр | Значение |
|---|---|
| Материал | Сталь марки Ст20 |
| Диаметры | DN 20–DN 1600 |
| Рабочее давление | PN 10, 16, 25 |
| Температурный диапазон | от –70 °C до +300 °C |
| Тип поверхности | Гладкая привалочная |
| Стандарты | ГОСТ 33259-2015, ГОСТ 12820-80 |
Преимущества
- Высокая прочность и надёжность при длительной эксплуатации.
- Совместимость с арматурой и оборудованием различных типов.
- Простота конструкции и лёгкость монтажа.
- Хорошая свариваемость и устойчивость к перепадам температур.
- Долговечность — срок службы до 50 лет при правильной эксплуатации.
Монтаж
Монтаж фланцев выполняется по стандартной технологии:
- Фланец надевается на трубу и совмещается с её торцом.
- Выполняются сварные швы — внутренний и наружный, обеспечивающие герметичность.
- Между фланцами устанавливается уплотнительная прокладка.
- Болты или шпильки затягиваются крест-накрест для равномерного прижима.
- После монтажа выполняется опрессовка и проверка герметичности соединения.
Важно: подбирайте прокладки (резиновые, паронитовые, фторопластовые) в зависимости от рабочей среды и температуры эксплуатации для обеспечения надёжности узла.
